1সরঞ্জামের বর্ণনা
জিরো ডায়নামিকের পোর্টেবল ডায়নামিক ব্যালেন্সিং মেশিন, অন-সাইট ব্যালেন্সিং মিটার- ফিল্ডপ্যাক II বিশ্লেষকএটি একটি পোর্টেবল ৪ চ্যানেল রিয়েল টাইম বিশ্লেষক যা উন্নত ক্ষেত্র ভারসাম্য এবং কম্পন পরিমাপের জন্য তৈরি করা হয়েছে।
কঠোর পরিবেশে কাজ করার জন্য অভিযোজিত, ফিল্ডপাক II একটি দ্বৈত ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়া এবং প্রতিরক্ষামূলক সিলিং দ্বারা একটি শক্ত হাউজিং রয়েছে, যা আইপি 65 রেটিং প্রদান করে।
ফিল্ডপাক ২-এ ৫ ইঞ্চি রঙিন (800 x 480 উচ্চ রেজোলিউশন) টাচ স্ক্রিন রয়েছে।মাইক্রোসফটের শক্তিশালী উইনসিই অপারেটিং সিস্টেম এবং টাচ স্ক্রিন অপারেশন সমন্বয় একটি ব্যবহারকারী বান্ধব এবং স্বজ্ঞাত ইন্টারফেস প্রদান করে.
ফিল্ডপাক II উচ্চ গতিশীল পরিসীমা প্রদানের জন্য 24 বিট সিগমা ডেল্টা এডি কনভার্টারগুলির সাথে পরিমাপ সংকেত অর্জন করে, 40 কিলোহার্টজ সর্বোচ্চ ব্যান্ডউইথ পর্যন্ত।ফিল্ডপাক II উইন্ডোজ সিই সিস্টেম চালানোর জন্য একটি 800 মেগাহার্টজ সিপিইউ এবং অত্যন্ত দ্রুত রিয়েল টাইম হারে সংকেত বিশ্লেষণ সম্পাদন করার জন্য টিআই টিএমএস 320 সি 6713 বি ডিএসপি চিপ দ্বারা চালিত হয়.
2প্রযুক্তিগত পরামিতিঃ
| সিরিয়াল নম্বর। |
হার্ডওয়্যার বৈশিষ্ট্য |
টেকনিক্যাল স্পেসিফিকেশন |
| 1 |
অপারেটিং সিস্টেম |
উইন্ডোজ সিইটিএম |
| 2 |
ইনপুট চ্যানেলের সংখ্যা |
৪টি অ্যানালগ চ্যানেল এবং ১টি অক্স চ্যানেল |
| 3 |
ইনপুট চ্যানেলের সংযোগকারী |
চ্যানেল 1, 2: বিএনসি, চ্যানেল 2, 3, 4 লেমো 4 পিন এবং Aux: LEMO 6 পিন |
| 4 |
চ্যানেল সংযোগ |
এসি, ডিসি, আইইপিই |
| 5 |
আউক্স চ্যানেল |
ট্যাচো সিগন্যাল ইনপুট এবং পাওয়ার সাপ্লাই |
| 6 |
ডিএসপি প্রসেসর |
TI TMS320C6713B |
| 7 |
বাহ্যিক মেমরি |
এসডি কার্ড |
| 8 |
ব্যাটারি |
Li-Po 7.4V 5800 mAhr, পুনরায় চার্জযোগ্য |
| 9 |
পিসি যোগাযোগ ইন্টারফেস |
ইউএসবি ১।1, মিনি বি টাইপ ইউএসবি সংযোগকারী |
| 10 |
এলসিডি প্রদর্শন |
800 x 480 5 ইঞ্চি টিএফটি রঙিন টাচ স্ক্রিন |
| 11 |
অপারেটিং তাপমাত্রা |
০-১০ ̊সি থেকে +৫০ ̊সি |
| 12 |
সিলিং / রুক্ষতা |
আইপি ৬৫ |
| 13 |
হাউজিং উপাদান |
দ্বৈত উপাদানঃ কঠোর ABS প্লাস্টিক এবং নরম TPR |
| 14 |
ওজন |
1.3 কেজি (2.8 পাউন্ড) |
| 15 |
আকার |
9.6 x 5.2 x 2.5 ইঞ্চি (245 x 132 x 63 মিমি) |
| 16 |
সর্বাধিক ইনপুট সংকেত পরিসীমা |
±20 ভোল্ট |
| 17 |
গতিশীল পরিসীমা |
130 ডিবি (স্পেকট্রাম থেকে পরিমাপ) |
| 18 |
এ/ডি কনভার্টার |
২৪ বিট সিগমা-ডেল্টা এ/ডি কনভার্টার |
| 19 |
ফ্রিকোয়েন্সি রেঞ্জ |
ডিসি থেকে ৪০ কিলোহার্টজ |
| 20 |
ইনপুট প্রতিবন্ধকতা |
১ এম ওহম |

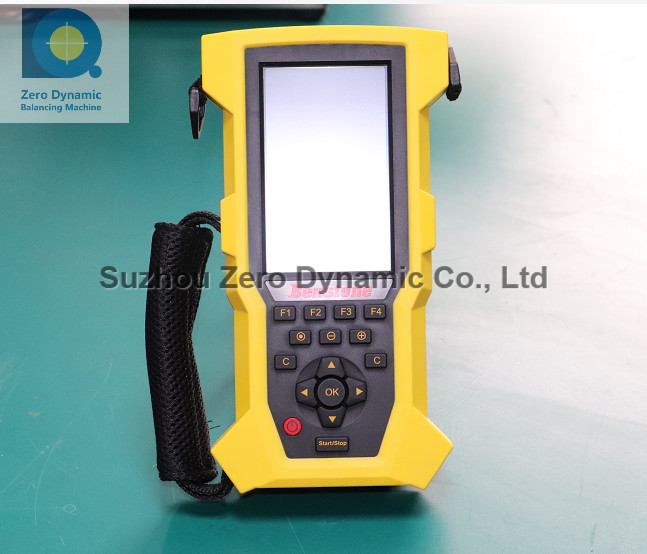

3সরঞ্জাম ছবিঃ
4প্রধান বৈশিষ্ট্য:
4.1 FieldpaqII গতিশীল সংকেত বিশ্লেষক বিশেষভাবে বিভিন্ন উন্নত কম্পন শব্দ সনাক্তকরণ এবং গতিশীল ভারসাম্য সংশোধন জন্য ডিজাইন করা হয়। কঠোর কাজের পরিবেশে মানিয়ে নিতে,ফিল্ডপ্যাকআইআই একটি উচ্চ টেক্সচার দ্বৈত রঙের ইজেক্ট ইঞ্জিনিয়ারিং প্লাস্টিকের শেল ব্যবহার করে এবং আইপি 65 ডাস্টপ্রুফ স্প্রিংলার সুরক্ষা রেটিং রয়েছে.
4.2 FieldpaqII is equipped with a 5-inch large touch screen combined with a powerful Windows CE opertating system and FieldpaqII is very intuitive and easy to use on the monitoring and operation interface of data.
4.৩ সিগন্যাল আটকানোর ক্ষেত্রে,ফিল্ডপ্যাকআইআই একটি উচ্চ-কার্যকারিতা 24-বিট △-△এডি রূপান্তরকারী ব্যবহার করে যা একটি মুক্ত গতিশীল পরিসীমা এবং 40 কেএইচজেড পর্যন্ত সর্বোচ্চ পরিমাপ ফ্রিকোয়েন্সি প্রস্থের সাথে একটি পরিমাপ সংকেত সরবরাহ করে.
4.4 ডিজিটাল সিগন্যাল প্রসেসিংয়ের ক্ষেত্রে, ফিল্ডপাকআইআইআই রিয়েল-টাইম সিগন্যাল বিশ্লেষণের জন্য 80WHZ সিপিইউ এবং ডিএসপি টিআইটিএমএস 320 সি 6713 বি ডিজিটাল সিগন্যাল প্রসেসিং ওয়েফার ব্যবহার করে।
4.5 এফএফটি স্পেকট্রাম বিশ্লেষণ। সাধারণ স্পেকট্রাম পরিমাপের পাশাপাশি,ফিল্ডপ্যাক-২ এর ডুয়াল-চ্যানেল এফএফটি প্রোগ্রামটি মোডাল টেস্ট বা অপারেশনাল ডিফ্লেকশন ফর্মের জন্য প্রয়োজনীয় ফ্রিকোয়েন্সি অ্যাপ্লিকেশন ফাংশনগুলির মতো পরিমাপ ফাংশনগুলিও সমর্থন করেযন্ত্রপাতি পরীক্ষার জন্য
বিভিন্ন ঘূর্ণন গতি সঙ্গে, এই মডিউল এছাড়াও ধ্রুবক বর্ণালী পরিমাপ সমর্থন করে এবং জলপ্রপাত গ্রাফ বা তীব্রতা গ্রাফ প্রদর্শিত হয়।এফএফটি মডিউল এনভেলপ স্পেকট্রামের পরীক্ষাও সমর্থন করে, যা ভারবহন ক্ষতির সংকেত নির্ণয়ের জন্য খুবই সহায়ক।
4.6 ডায়নামিক ব্যালেন্স সফটওয়্যার।FieldpaqII এর ডাইনামিক ব্যালেন্স সফটওয়্যার চারটি চ্যানেলের সিগন্যালের একযোগে পরিমাপ সমর্থন করে এবং সর্বশেষতম মাল্টি-পয়েন্ট ডাইনামিক ব্যালেন্স সংশোধন পদ্ধতি সমর্থন করেউদাহরণস্বরূপ, এক-প্লেন ডাইনামিক ভারসাম্য সংশোধনের প্রোগ্রামে, এক থেকে চারটি কম্পন পয়েন্ট পরিমাপের জন্য নির্বাচন করা যেতে পারে,যাতে সমস্ত পরিমাপ পয়েন্টের কম্পনের মান নিশ্চিত করা যায়, এবং কার্যকর হ্রাস সংশোধন করার পরে একই সময়ে অর্জন করা যেতে পারে।সফটওয়্যার এছাড়াও কম্পন মান এবং হ্রাস ঘূর্ণন গতি দ্বিগুণ ফ্রিকোয়েন্সিতে পরম ফেজ কোণ পরিমাপ সমর্থন করেপোলার সমন্বয় অনুযায়ী, ব্যবহারকারী প্রথম কম্পন পরিমাপের পরে ঘূর্ণন অংশের ভারসাম্যহীন মান অবস্থান ভবিষ্যদ্বাণী করতে পারেন।এই ধরনের অনুশীলন ভুল পরীক্ষার ওজন অবস্থানের কারণে উচ্চ কম্পন মান দ্বারা সৃষ্ট অস্পষ্টতা এবং বিপদ এড়াতে পারেন, এবং এই মেরু সমন্বয়গুলি অনুরণন ফ্রিকোয়েন্সির কাছাকাছি ভারসাম্য সংশোধন করা হলে এই ধরনের দরকারী সহায়ক ফাংশন প্রদান করতে পারে।dynamci ব্যালেন্সিং সফটওয়্যার নিম্নলিখিত বৈশিষ্ট্য আছে:
• একক সমতল, ডাবল-সমতল, ট্রিপল-সমতল গতিশীল ভারসাম্য
• তিনটি প্রতিপক্ষের ব্লক গতিশীল ভারসাম্য
• মাল্টি-পয়েন্ট ডাইনামিক ভারসাম্য
• উপাদান গণনা
• ড্রিলিং গভীরতা গণনা
• ISO1940 মান অনুযায়ী গতিশীল ভারসাম্য স্তর রূপান্তর করুন
• অসমান ব্যাসার্ধ গণনা
